創意無限，儀表大發明。本實用新型涉及一種燃氣表，具體是采用超聲波測量技術的電子式寬量程燃氣表。發明背景
　　伴隨著城市化進程的快速發展以及高科技技術的迅猛發展，寬量程的計量精度高的智能一體化的超聲波燃氣表逐漸步入國內市場，作為替代膜式燃氣表的新一代家用燃氣表——采用超聲波測量技術的電子式寬量程燃氣表，在國外的德國、意大利、日本都已經進入普通家庭，普遍使用，然而在國內卻使用的很少。國內十幾大知名燃氣表廠商也著力在研發該超聲波燃氣表。根據住建部發布的行業產品標準CJ/T477-2015，《超聲波燃氣表》為城鎮建設行業產品標準，並於2015年9月1日開始實施，該項標準的發布標誌著我國國內燃氣表行業的又一次飛躍發展，根據相關報道了解到目前超聲波燃氣表的市場需求有1600萬，據不完全統計，我國使用量還不到10萬。根據國外超聲波燃氣表的市場效應較好的情況，以及國內技術水平的不斷創新與應用，民用流量式計量儀表的研發對促進我公司新技術吸收與革新將具有很大意義，同時超聲波燃氣表的寬量程、高精度、低損耗、長壽命等一係列優勢將不斷取代我國傳統膜式燃氣表的使用，該項目的研發符合市場需求，並不斷推進我國城鄉建設的發展。因此，采用超聲波技術的電子式燃氣表的市場前景非常可觀。
　　
　　發明內容
　　
　　本實用新型的目的在於提供采用超聲波測量技術的電子式寬量程燃氣表，以解決上述背景技術中提出的問題。
　　為實現上述目的，本實用新型提供如下技術方案：采用超聲波測量技術的電子式寬量程燃氣表，包括保護外殼、智能控製模塊、電機閥、溫壓傳感器、液晶顯示屏、超聲波傳感器、上蓋、功能按鈕和電池盒，其特征在於：所述保護外殼內設置有超聲波傳感器、電機閥，溫度壓力傳感器，所述的保護外殼、超聲波傳感器、電機閥、溫壓傳感器組成燃氣表整機，燃氣表整機上固定連接有上蓋，所述上蓋上安裝有智能控製模塊和密封圈，所述智能控製模塊上安裝有液晶顯示屏，同時智能控製模塊與保護外殼內超聲波傳感器、電機閥、溫壓傳感器相連接，所述的保護外殼的上設置有上蓋，所述上蓋上設置有電池盒和功能按鈕，電池盒內安裝有堿性電池，智能控製模塊與安裝於電池盒內的堿性電池連接，上蓋與保護外殼通過密封圈密封配合。
　　

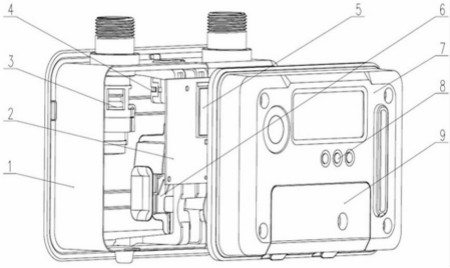

圖為采用超聲波測量技術的電子式寬量程燃氣表的結構示意圖

　　作為本實用新型進一步的方案：所述智能控製模塊通過超聲波傳感器和溫壓傳感器傳輸燃氣流量和表體內溫度、壓力值的計量信號。所述的燃氣表整機不存在任何機械轉化部件，通過智能控製模塊對信號進行合理的處理並輸出在智能控製模塊的液晶顯示屏上。所述燃氣表包括燃氣表控製模塊、超聲波傳感器采樣模塊、溫壓傳感器處理模塊、閥門控製模塊、液晶顯示模塊、查詢模塊、電源管理模塊，所述燃氣表控製模塊分別與超聲波傳感器采樣模塊、溫壓傳感器處理模塊、閥門控製模塊、液晶顯示模塊、查詢模塊、電源管理模塊連接。
　　
　　與現有技術相比，本實用新型的有益效果是：超聲波傳感器的應用：靈敏度高——很小的始動流量和很寬的量程範圍是超聲波傳感器的本質特點；溫壓傳感器的應用：環境適應性強——溫度傳感器可檢測-25℃～55℃，壓力傳感器可檢測範圍0～2000pa；高精度：本新型采用的是全電子式氣體計量，脈衝信號由超聲波傳感器信號轉換為電信號，其中無任何機械轉換部件，該新型設計在很大程度克服了機械轉換帶來的計量誤差；安全性：由於高靈敏度超聲波傳感器的使用，新型產品可檢測到燃氣表中的微漏和過流行為，同時針對惡意拆表導致的瞬間超流量行為均可有效控製通氣閥門關閉，保證正常的用氣行為並遏製安全隱患；長壽命：由於新型產品采用全電子式計量，無任何機械轉換部件，因此不存在結構件之間的磨損現象，在一定程度上保證了產品的耐久性壽命；智能一體化：由於新型產品采用的是全電子式計量，在加裝溫壓傳感器對產品進行溫壓補償的同時，還可選配IC卡預付費功能，短距離無線/有線通訊功能，GPRS無線通訊等各功能，全電子式的產品在很大程度上便利了產品的新一輪升級。
